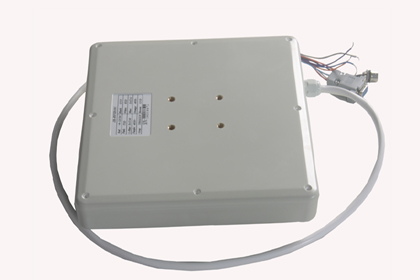

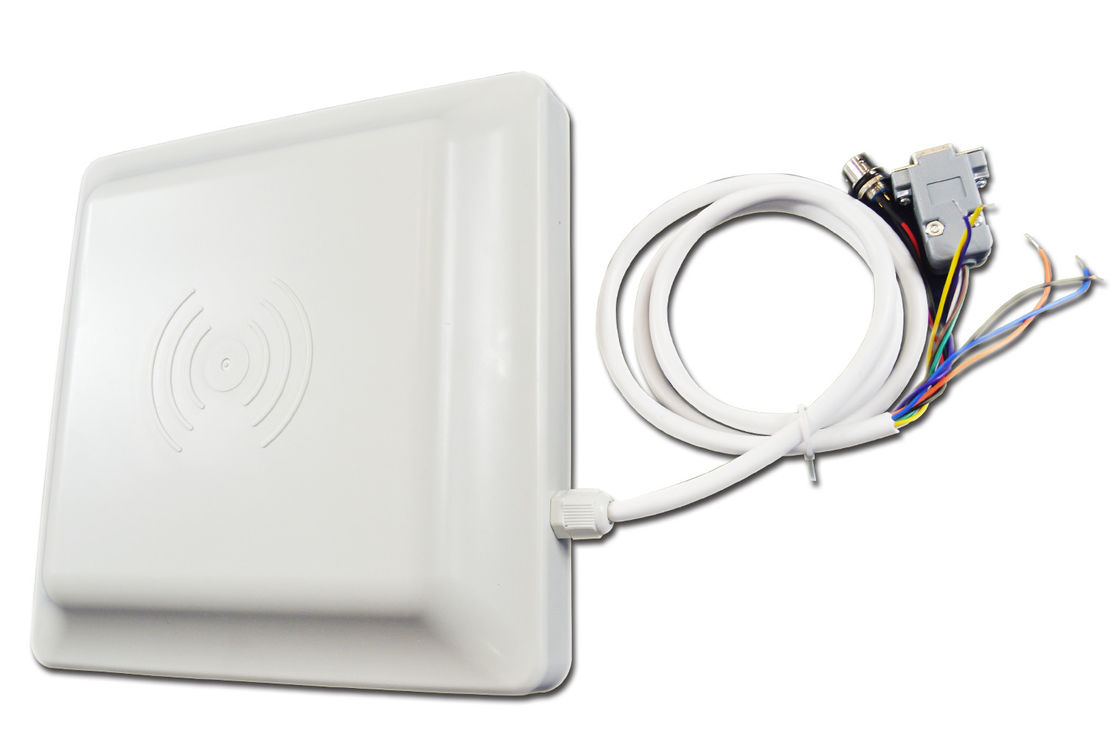

ZK-101 — это высокопроизводительный интегрированный считыватель UHF RFID. Основанный на собственном эффективном алгоритме цифровой обработки сигналов, он поддерживает быструю работу по чтению / записи бесконтактных uhf тегов с высокой скоростью идентификации. Он может широко применяться во многих RFID-приложениях, таких как логистика, автоматизация промышленного производства, контроль доступа и система борьбы с контрафактом.
Базовые функции UHF считывателя ZK-101
- Интегрированный считыватель с антенной;
- Поддержка протокола ISO18000-6B, ISO18000-6C (EPC C1G2);
- Диапазон частот 860 ~ 868 МГц (частотная настройка необязательна);
- FHSS или Fix передача частоты;
- Выходная мощность RF до 30dbm (регулируемая);
- Антенна 8dbi с расстоянием чтения 6m;
- Поддержка автоматического запуска, интерактивного и триггерного режима работы;
- Низкое рассеивание мощности с одним источником питания +9 DC;
- Поддержка интерфейса RS232, RS485, Ethernet, Wiegand;
- Бесплатно исходный код для DLL и демонстрационное программное обеспечения для разработчиков RFID систем.
Технические характеристики UHF считывателя ZK-101
| Размер |
235x235x57мм |
| Вес |
900 г |
| Поддержка протокола |
ISO18000-6B, ISO18000-6C (EPC C1G2) |
| Частота |
860 ~ 868 МГц (настраивается, другие частоты опционально) |
| Частота передачи |
FHSS или Fix |
| Мощность |
до 30 дБм (регулируется) |
| Интерфейс |
RS232, RS485, Wiegand (поддержка Ethernet модель ZK-RFID101IP) |
| 8dbi антенны позволяют добиться дополнительного эффекта с расстоянием считывания до 5 метров. |
Интерфейсы подключения UHF считывателя ZK-101
| Провод |
Описание |
| Красный |
+12В |
| Черный |
GND |
| Желтый |
Wiegand DATA0 |
| Голубой |
Wiegand DATA1 |
| Фиолетовый |
RS485 R+ |
| Оранжевый |
RS485 R- |
| Коричневый |
GND |
| Белый |
RS232 RXD |
| Зеленый |
RS232 TXD |
| Серый |
Trigger вход（TTL level） |
